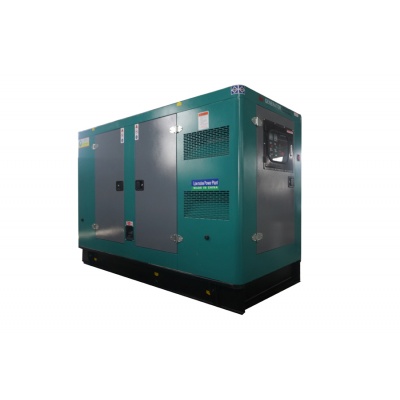

100kw低噪音发电机组
静音箱介绍
箱体分为主体和风道,箱体两侧各开两扇门便于以后机器维修/控制,机组控制柜安装在箱体内侧,并在门的一侧开一小窗便于监控机组运转情况。箱体侧端部采用密封结构,采用后进风(或侧进风),顶排风的方式能有效隔离进出风,静音箱体为钢性可拆卸结构,整体表面为防腐处理,采用2MM冷轧钢板拼装而成,门缝密封条采用专用器件,内饰采用5cm高效吸音棉吸音,静音效果。
一、防腐蚀保护:
冷轧钢板制作的厢体;
钢门锁,铰链和紧固件;
磷酸锌和聚脂粉末涂层处理,外观持久如新;
二、良好的维护接触性:
大尺寸的厢门,空气阻力杆;
屏面照明灯及维修照明灯;
油液管路通向厢体外侧;
三、优越的安全性:内置式、独立于设备之外的消声器令操作更安全,外型更美观;
易于在厢体外观察发电机组运行状况的隔声观察窗;
外部紧急停机按钮;
厢体内贴高效、阻燃吸音材料;
四、方便的运输性:
骨架结构,模块化设计;
高强度静音箱底架;
静音厢体上部设置起吊耳;
五、良好的声学效果:
静音箱处理后,发电机组的噪声水平:75dBA/1m
静音箱操作与维护:
一、通风散热:
柴油发动机消耗的燃油有部分热量损耗辐射到周围的空气中,其结果是提高了箱内的温度,影响开关和发电机组的性能。本静音箱体有按发电机组通风所需的进、排风口,保证厢体内的通风量,并且通过合理布置进、排风口的位置使发电机组得到最好的冷却效果。
二、噪声处理:
静音箱体从隔声、吸声、消声三个方面对发电机组的噪声进行处理。隔声包括钢板制作的隔声厢体、隔声检修门以及隔声观察窗。为防止发电机组的噪声在厢体内多次反射产生混响声使发电机组产生的噪声级更一步升高,静音厢体内贴高效阻燃的吸声材料。另外为了防止噪声通过进、排风口往外传播,静音厢的进、排风口均进行消声处理。
三、减振处理:
针对发电机组的固有频率,在发电机组的合适位置放置橡胶减速振垫,以减少机组振动对基础或建筑物的损坏以及通过振动而传播噪声。
四、排气消声:
在发电机组的排烟口安装阻抗复合式消声器,对发电机组的排声噪声进行处理,厢体内的排气管路均进行隔热包扎,以减少排烟系统热辐射对厢体的温升作用。
五、供油系统:
发电机组配置满足机组全负荷运行八小时所需的底架油箱,底架油箱与发电机组的进、回油接口用高压软油管进行联接。
六、操作维护:
静音厢体的尾部设置操作检修门,以便对发电机组进行操作,该门上设置有隔声观察窗,以便在进行运行时对机组的运行状况进行观察。另外在厢体的两侧设置有大尺寸的检修门,以利于平时的操作以及维护保养。
★静音箱技术参数:
规格型号:75KW、100KW、120KW
适用机型:康明斯、帕金斯、潍柴等
操控方式:选配仪表型、四保护型、自动化型
燃油牌号:(标准)0#轻柴油(常温)
外形尺寸:3000×1300×1900(L×W×H mm)
油箱容积:340L
箱体重量:820KG
噪声(LP7m):73dB(A)
本公司静音系列发电机组,经过科学设计,采用声学,气流学领域的先进技术,将噪音降至75-83分贝之间(距机组7米处均测)。适用于对噪声要求严格的场地:医院、住宅区、办公楼等。静音机组可分为:静音箱体式、静音移动式两种类型。
★静音机组设计标准:
所有静音机组设计、生产和测试完全按照欧洲CE标准要求执行,充分体现安全性和人性化。静音机组上装配起吊孔,可以方便进行吊运。在寒冷地区、热带地区及沙漠等各种恶劣条件下,机组可装配电子预热装置和空气冷却系统以及防沙装置。
★控制屏操作系统:
设有开启门和控制观察窗,安装、观察、维护、操作等使用方便。发电机的控制系统和引擎的电气控制系统的部件集中配置安装在控制箱内,充分发挥可操作性、整体性能和安全保护。控制器集成了数字化、智能化和网络化等技术,以未处理器为核心,应用先进技术,多种语言可供选择,性能稳定。适用于机组自动控制及系统监控,实现发电机组的自动开机和停机、数据检测、报警保护及“三遥”功能。
★底座油箱和供油装置:
机组内置日用底座油箱,并设有方便的加油口和油位检测系统,可以方便的注油和观察燃油的使用情况,并可外接燃料罐进行长时间连续运行。润滑油排水输送到静音箱外部。
★静音箱安全装置:
漏电保护装置:标准装备了高度安全的NFB(非保险丝式)漏电保护装置,当感知到发电机侧或负载侧漏电时会瞬时动作切断电路并报警,该装置同时具备过载保护功能。
高温保护:高温处均有高温标志以及高温报警装置,并通过人机界面操作实现机组运转,避免了人与机组直接接触而带来的伤害。
自动报警系统:装备有监测系统和紧急停机装置,报警采用灯光报警和声音报警,耐用可靠。装备有引擎紧急停机时断流回路,彻底排除了再启动时可能发生的触电危险。★保修期:
验收合格后的12个月或累计运行1000小时;以先到期为准。
由于产品质量问题实行免费维修或换件,终身有偿服务!
(易损件、常用件、人为损坏、疏忽保养等均不在保修范围内)
如因原厂调整则以原厂保固条例执行!
